蒙西集团水泥项目
蒙西高新技术集团有限公司是自治区大型综合性建材企业集团,该集团是自治区重点培育和发展的20家大型集团公司之一。目前,集团控股、掺股的主要公司有有14家企业。集团现有资产总额约16亿元人民币。其中集团下属的蒙西高新材料股份有限公司,年水泥生产能力130万吨。并拥有一个4.2万KW的自备电厂,是自治区大型水泥企业之一。ABB与该集团有着非常友好的合作关系,集团各公司生产线DCS控制系统均采用ABB不同系列产品。
一.项目简介:海拉尔蒙西水泥有限公司拟建的2000t/d熟料生产线不仅有着十分广阔的市场前景,而且有着良好的建设条件,生产水泥的主要原料石灰石、硅石、燃料原煤等资源丰富且品质优良,石灰石矿山至厂区已建有762mm窄轨铁路,可满足石灰石进厂的运输要求。
二.控制系统:海拉尔蒙西水泥有限公司水泥生产线DCS控制采用ABB的AC800F控制系统,水泥生产车间一般具有高温、高湿、高粉尘等恶劣工业环境,要求控制设备和控制网络(工业以太网)必须具备工业级标准,以确保在恶劣环境下能够长时间稳定工作。ABB AC800F型DCS系统是基于工业IT(IndustrialIT)的控制平台,该控制系统平台基于现场总线,工厂自动化水平较高,采用开放的一体化控制器、最新技术和标准,具有综合信息,高工程效率,高级可升级的解决方案,开放的通讯,即插即用等特点。
三.控制对象:石灰石预均化、原料配料站、原料磨、均化库顶、废气处理、原煤预均化、矿渣烘干;烧成窑头、熟料储运;煤粉制备;均化库底、烧成窑尾、烧成窑中;水泥配料站、水泥磨、水泥库顶;水泥库底、包装车间;

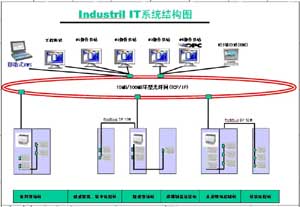

四.配置方案:整个DCS系统由4台操作员站、一台工程师站、一个移动工程师站、一个MIS接口站服务器、叁个控制站及远程站组成。完成对原料、烧成、煤粉制备和水泥现场及包装的控制与监测;

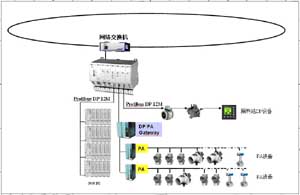

五.系统总述:开放的现场总线技术:由于该项目使用现场总线型现场仪表,为了利于用户今后的发展,我们预留了总线硬件接口。在软件方面ABB AC800F控制器ProfiBus模板支持DP V1标准,与纯DP标准模件相比增加了对仪表的组态能力,这样我们无须安装各种仪表的专用组态软件,仅导入每个仪表的设备参数文件(GSD文件),就可以实现在统一的系统编程软件下对所有PA标准的仪表的参数编程组态的功能,该功能有效节省软件成本,提高工程组态的效率。
高效总线设备编程模板技术:该软件具有模板生成能力。根据工艺要求,我们为其制作了功能模板,在以后的编程中可以直接调用这些功能模块,提高了编程效率;该软件在ProfiBus PA的现场仪表组态应用中,可以从ABB Internet网上下载一种编程模板,该模板是依具ProfiBus PA行规及各厂家仪表参数手册编制生成的模板程序文件,用户仅仅将该模板导入到实际项目文件中,无须从设备的低层编程;开放的控制功能;系统全局数据库技术;开放的TCP/IP协议以太网技术;系统易于扩展,方便了用户今后的长远发展;中文界面;
六.系统投运后效果:这是国内水泥行业现场总线应用的一个样板工程,其工艺流程、控污技术等均处于当今国内同行业领先水平,对水泥产业与产品结构的调整和提升水泥制品质量,有着重大的推动和辐射作用。此外,本项目充分利用了大量电厂粉煤灰和硅酸渣等工业废料,既能变废为宝,改善环境,又可增加产品的经济效益和社会效益。一流、国际领先的烧成技术,控污及中央控制系统使用国际DCS先进计算控制技术,整个生产过程完全实现微机控制和全封闭运行
